Динамические фасады

Современная архитектура всё чаще стремится к гибкости и адаптивности, и фасады становятся важным инструментом в этой трансформации. Несмотря на то, что в России такие системы пока не получили массового распространения, они уже используются в ряде экспериментальных проектов.

На рубеже XIX–XX веков технологический прогресс дал мощный импульс развитию строительных конструкций. Применение новых материалов и инженерных систем позволило значительно расширить возможности для реализации нестандартных фасадных решений – как в области выразительности форм, так и в функциональном наполнении. В условиях ужесточения требований к энергоэффективности, климатическому комфорту и экологичности зданий возникла необходимость в фасадных системах, способных адаптироваться к изменяющимся внешним условиям. Так появились динамические фасады – один из ключевых элементов кинетической архитектуры.

Динамический фасад – это система, в которой элементы оболочки здания могут изменять свою форму, цвет, прозрачность или положение, при этом не нарушая целостности несущей структуры. Управление движением может осуществляться автоматически (на основе сенсорных данных о солнечной радиации, температуре, времени суток и др.), вручную или с использованием пассивных природных факторов (ветра, света, влажности и температуры).

Динамические фасады представляют собой широкую и разнообразную категорию архитектурных решений. Их можно классифицировать по нескольким основным критериям:

• По степени взаимодействия с пользователем:
  • фасады с ручным управлением,
  • фасады с автоматическим управлением (на основе датчиков и алгоритмов),
  • фасады, реагирующие исключительно на природные факторы (пассивные).
• По типу используемых технологий:
  • механические и электромеханические системы (панели, жалюзи, решётки и т.д.),
  • биоинтегративные системы (зелёные фасады, «живые» материалы),
  • цифровые и интерактивные поверхности.
• По типу материалов:
  • металлические (алюминий, сталь),
  • стеклянные,
  • текстильные,
  • биологические (растения),
  • композитные.

Важно отметить, что каждое решение индивидуально, как правило, связано с конкретным архитектурным и климатическим контекстом и часто имеет запатентованную конструкцию. Поэтому анализировать типы фасадов целесообразно через конкретные реализованные примеры.

В этом типе фасадных систем движение элементов осуществляется по прямому указанию пользователя – вручную, через панель управления или программный интерфейс. Такие фасады не оснащены сенсорами и не реагируют автоматически на изменения внешней среды (освещённость, температура, ветер и пр.). Основное преимущество – высокая степень индивидуального контроля, позволяющая вручную адаптировать фасад к текущим задачам пользователя.

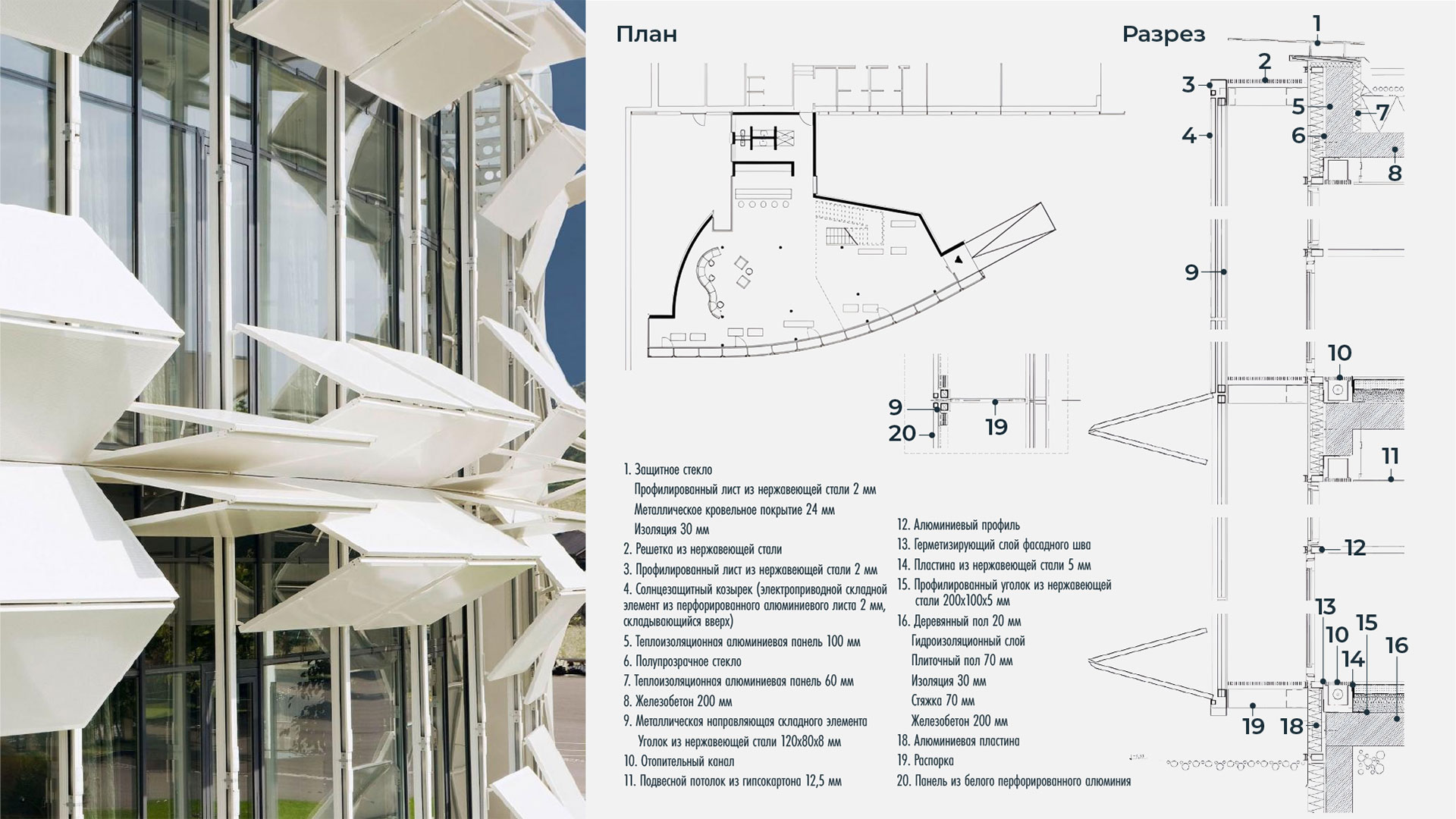

Примером реализации такой системы служит выставочный павильон Kiefer Technic Showroom в Бад-Глайхенберг, Австрия (2007 г.). Фасад здания представляет собой алюминиево-стеклянную конструкцию, включающую 112 подвижных панелей, приводимых в действие 56 электродвигателями. Каждая панель управляется индивидуально, что позволяет гибко регулировать уровень естественного освещения и внутренний микроклимат в отдельных помещениях.

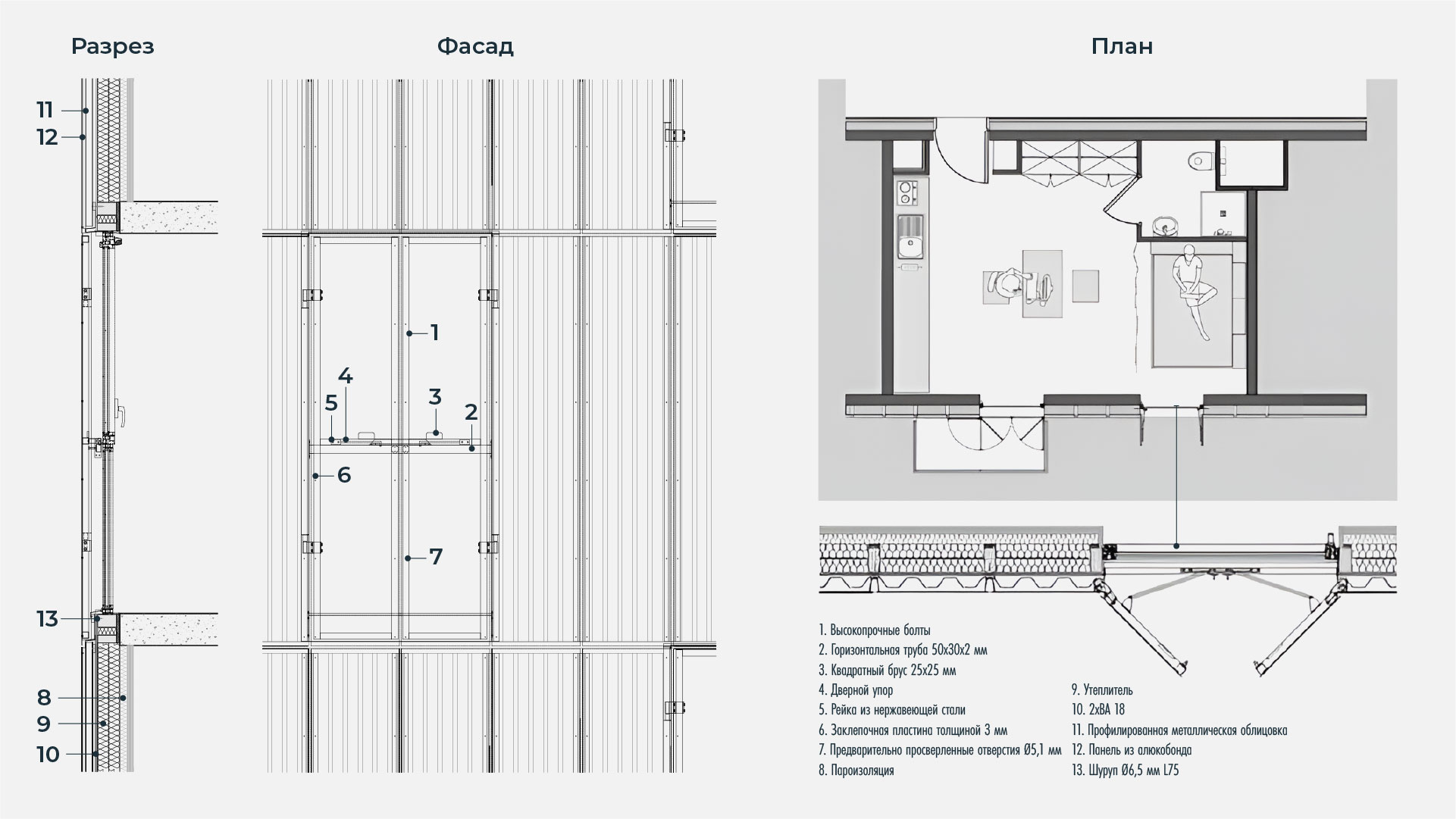

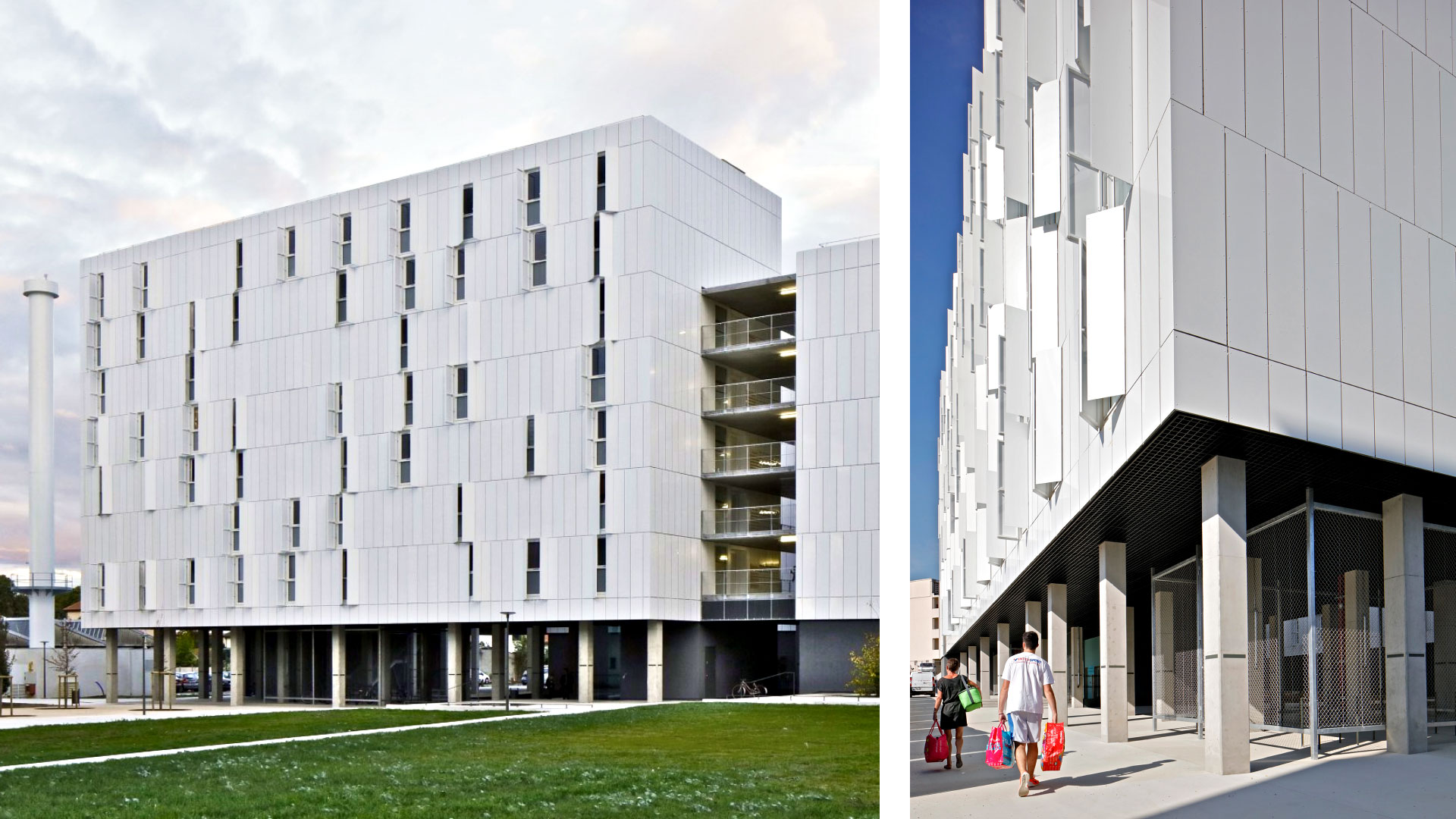

Ещё один пример – студенческий кампус Olympe de Gouges Residence в Тулузе, Франция (2017 г.). Студенты сами управляют металлическими ставнями на окнах, регулируя освещённость в жилых комнатах в зависимости от потребностей.

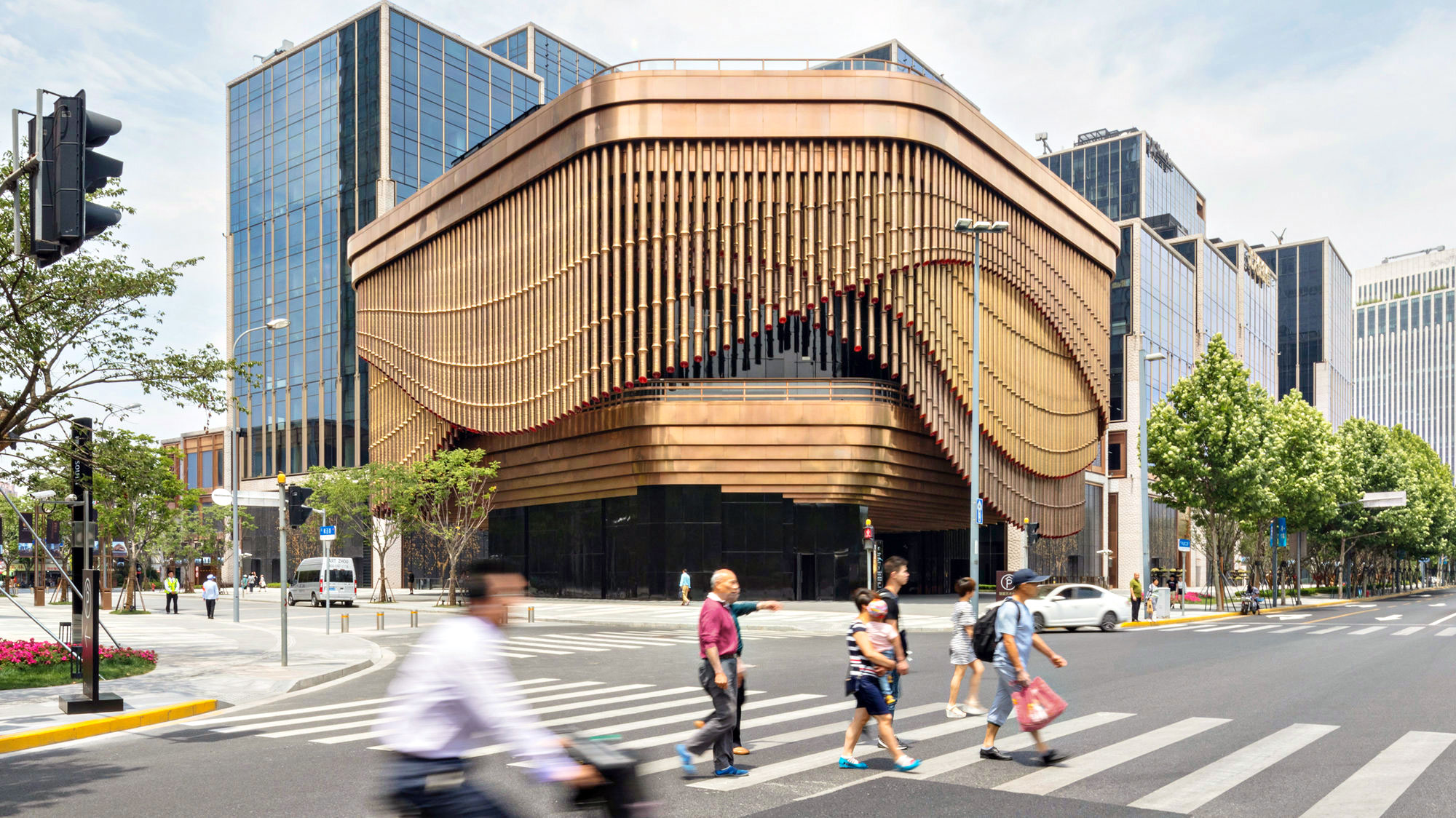

Многофункциональный культурный комплекс Bund Finance Center в Шанхае, Китай (2017 г.) – пример динамической архитектуры, в которой фасад становится сценическим элементом. Здание окружено подвижной «завесой» из труб (нержавеющая сталь бронзового и золотого цвета), расположенных в три слоя. Каждый слой движется по рельсам при помощи электродвигателей. Это позволяет фасаду адаптироваться к различным сценариям использования здания – от публичных мероприятий до частных событий, — открывая сцену, регулируя приватность и формируя визуальные акценты. Кроме того, движение фасада стало своеобразным театром под открытым небом для туристов: ежедневно в течение нескольких часов слои трубок медленно вращаются вокруг здания под мелодичный аккомпанемент.

Несмотря на визуальную выразительность и функциональность, данный тип фасадов имеет ограниченную энергоэффективность: отсутствие автоматической адаптации снижает общий уровень отклика системы на внешние факторы, а использование большого количества электромеханических приводов ведёт к значительным затратам электроэнергии.

Фасады, реагирующие на изменения окружающей среды, разрабатываются не только в целях архитектурной выразительности, но и как эффективный инструмент регулирования микроклимата внутри здания. Такие системы автоматически подстраиваются под природные факторы – солнечную радиацию, температуру, направление ветра – с целью повышения энергоэффективности, снижения эксплуатационных затрат и повышения комфорта для пользователей.

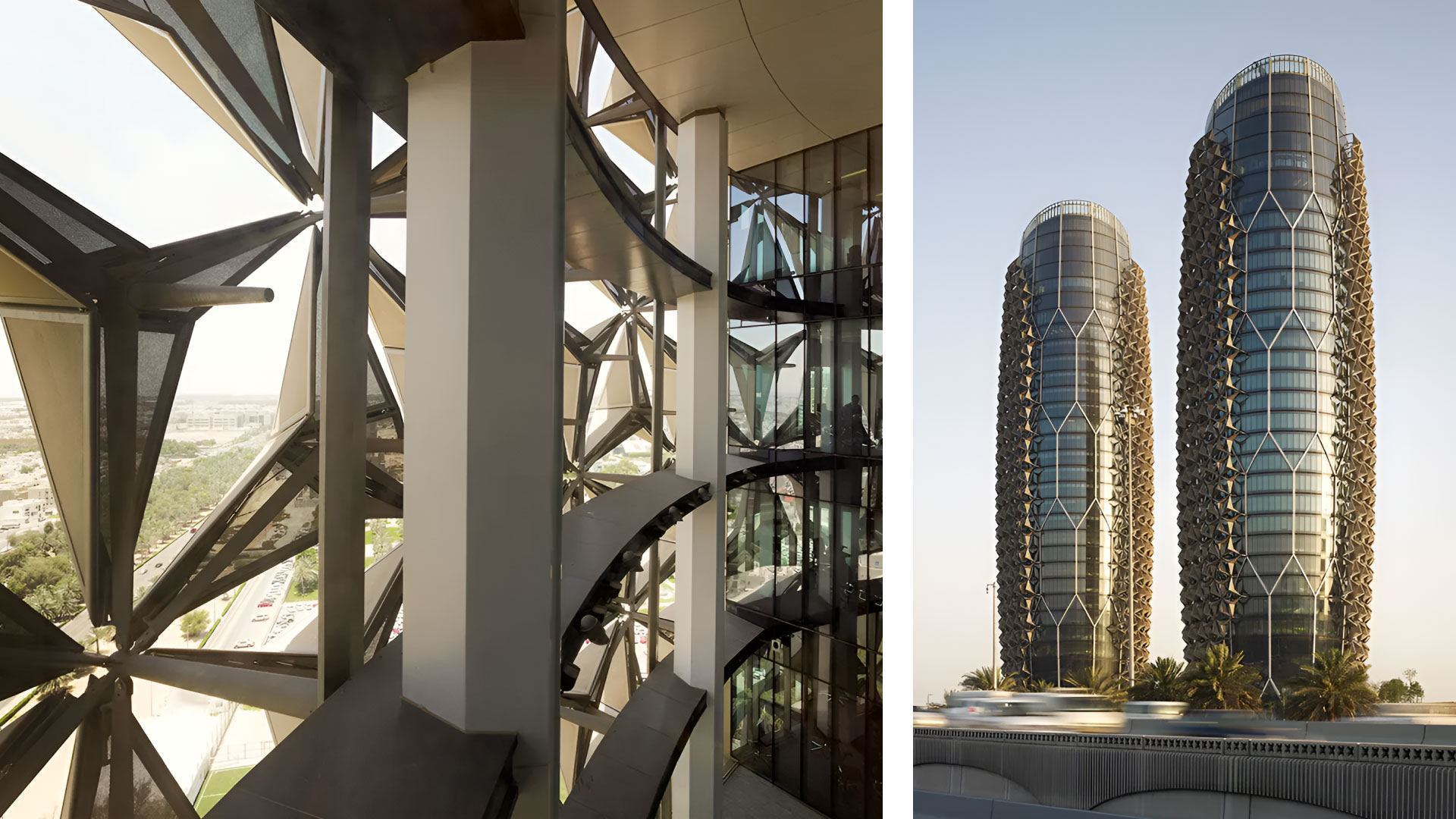

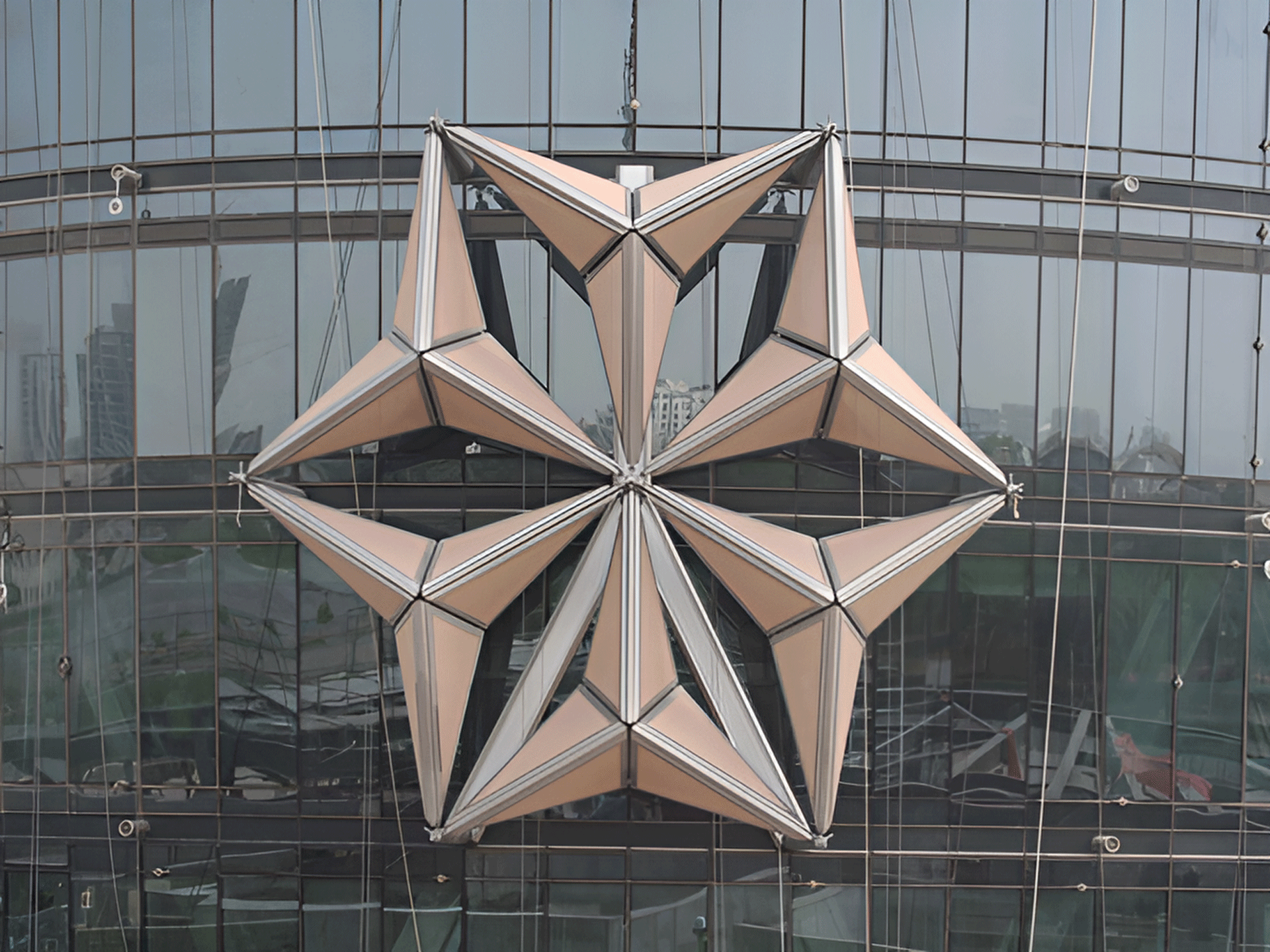

Башни Аль Бахар в Абу-Даби, ОАЭ (2012 г.) – один из наиболее известных примеров фасадной адаптации к климатическим условиям. Здесь была поставлена задача минимизировать тепловую нагрузку на внутренние помещения и сократить потребление энергии на кондиционирование воздуха. В ответ на это архитекторы реализовали фасадную систему из подвижных мэш-решёток, работающих на солнечной энергии. Геометрия элементов адаптируется к положению солнца в течение дня и года. Управление движением осуществляется по заданному алгоритму, что позволяет эффективно снижать инсоляцию и предотвращать перегрев помещений.

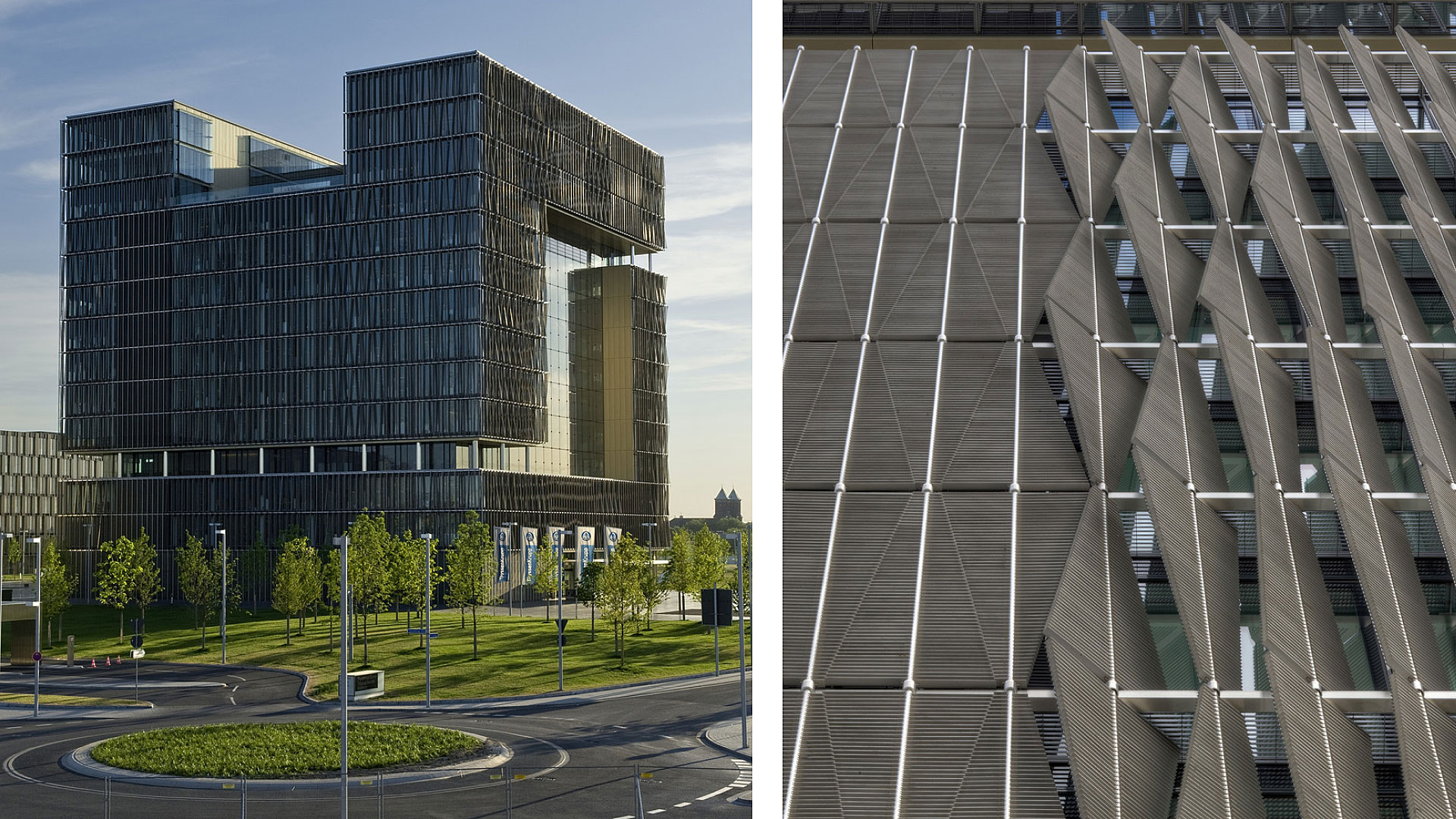

Другой пример – штаб-квартира компании ThyssenKrupp в Эссене (Германия, 2011 г.). Здесь фасад сформирован из порядка 280 000 подвижных стальных ламелей, покрывающих площадь около 8000 м². Ламели имеют различную форму — трапециевидную, треугольную, прямоугольную — и вращаются вокруг вертикальных осей при помощи более тысячи миниатюрных приводов. Система работает синхронно с движением солнца, регулируя уровень естественного освещения и теплопоступлений, а также перенаправляя дневной свет вглубь помещений.

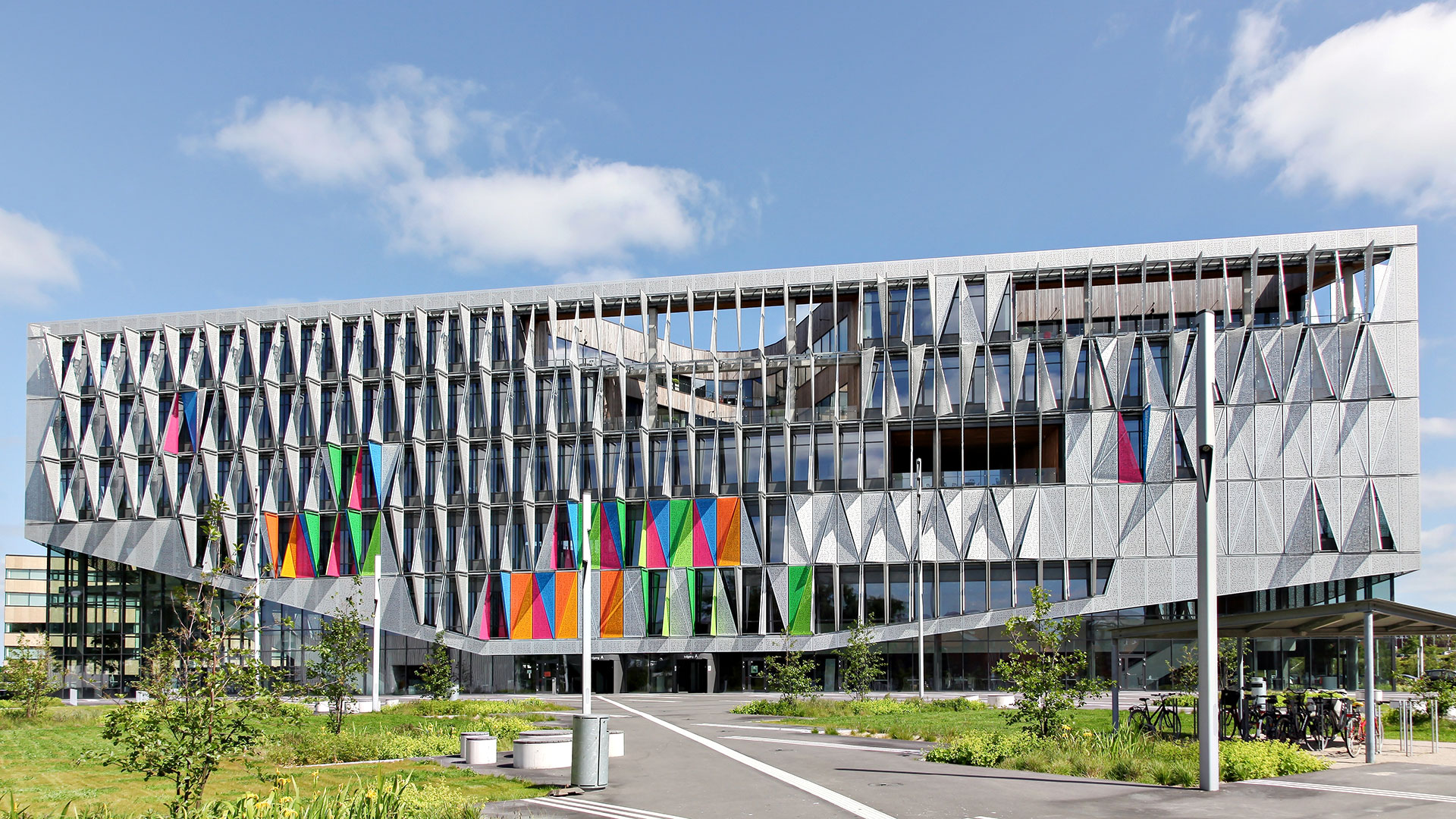

Схожий подход реализован в проекте кампуса Университета Южной Дании в Колдинге (2015 г.). Фасад здания покрыт алюминиевыми перфорированными панелями, приводимыми в движение системой сенсоров, реагирующих на изменения уровня освещённости и температуры. Полученные данные обрабатываются программным контроллером, запускающим электроприводы, встроенные в основание панелей. Такая система позволяет зданию адаптироваться к климату в режиме реального времени, поддерживая оптимальные условия внутри.

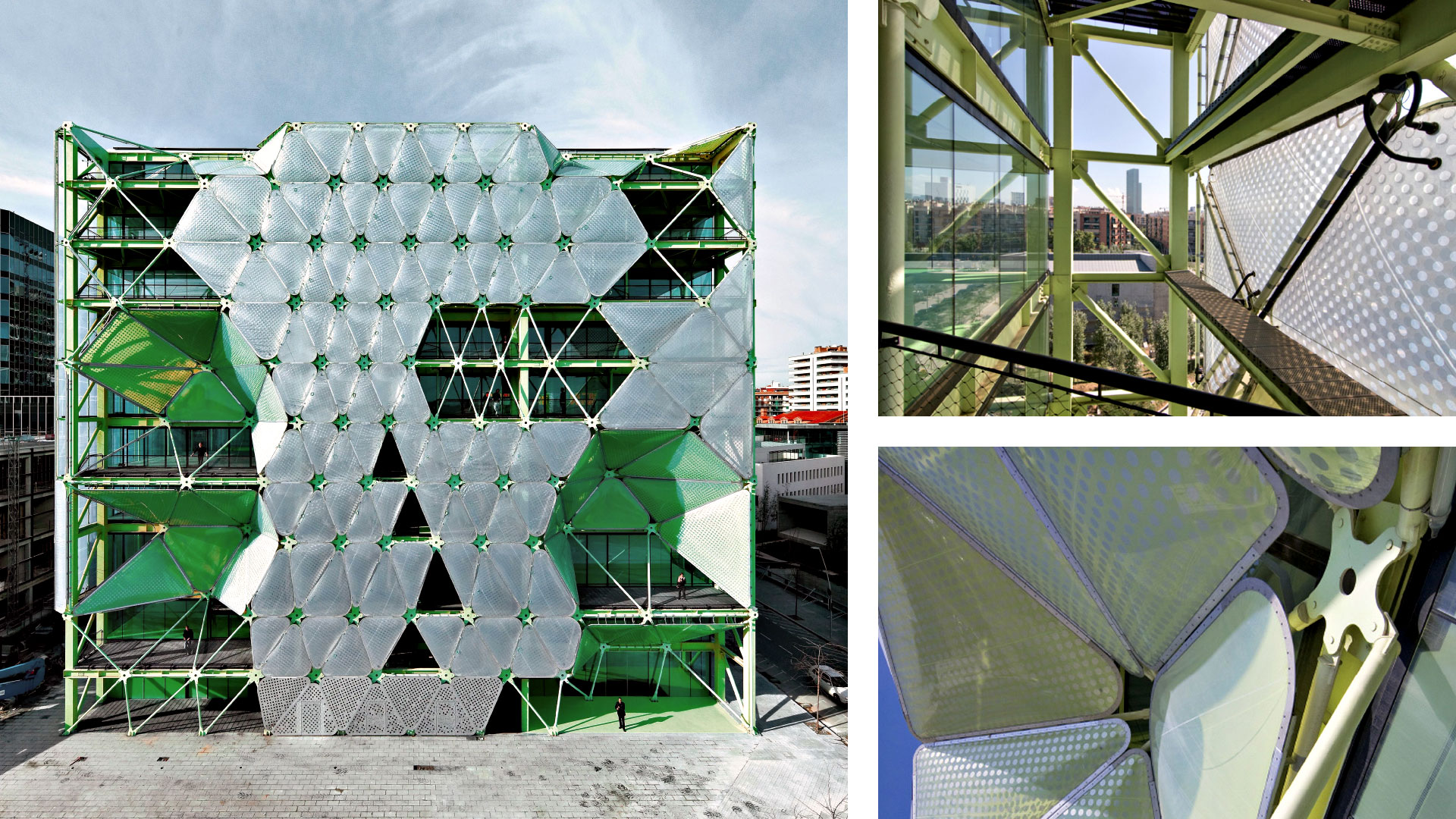

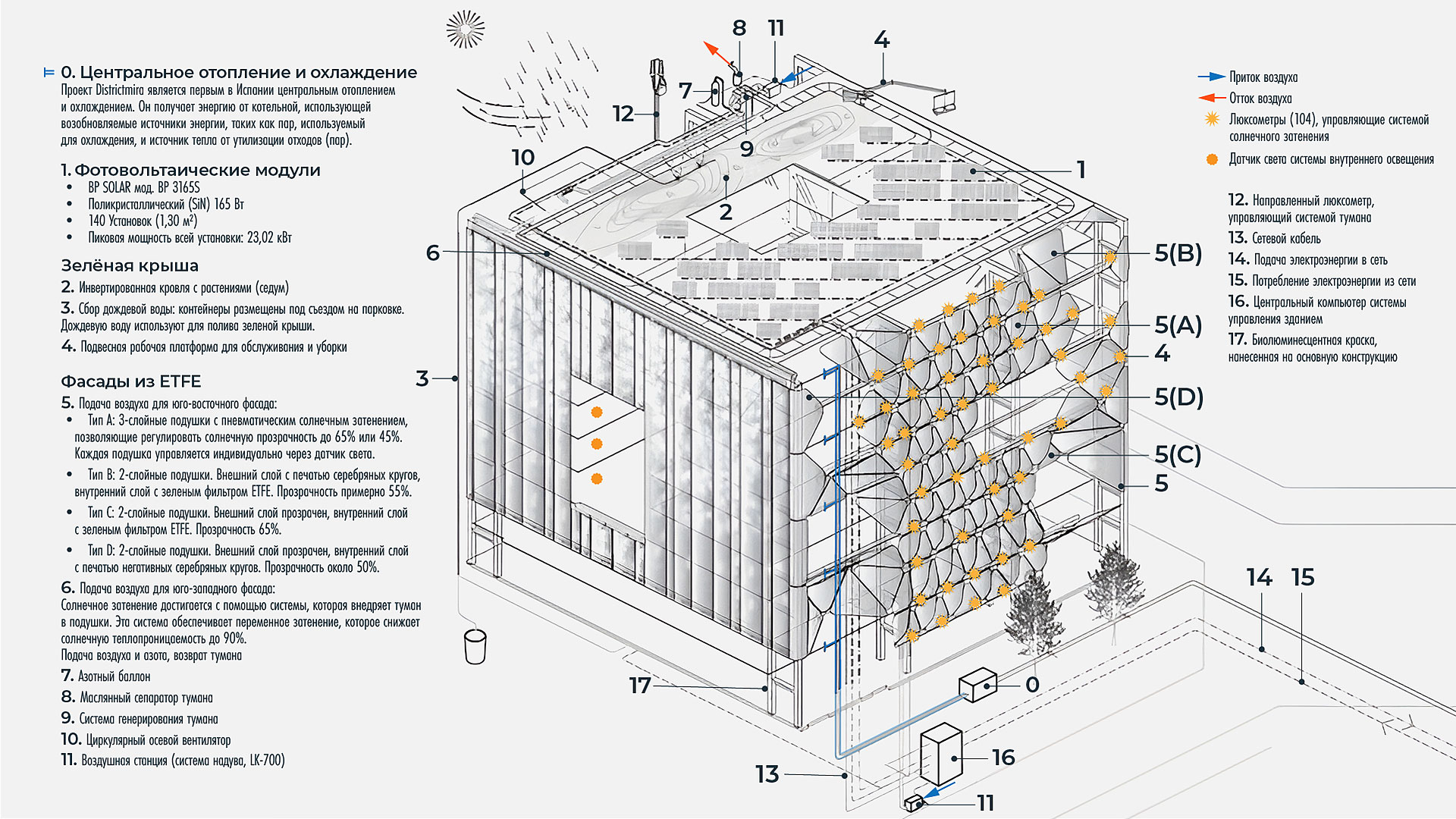

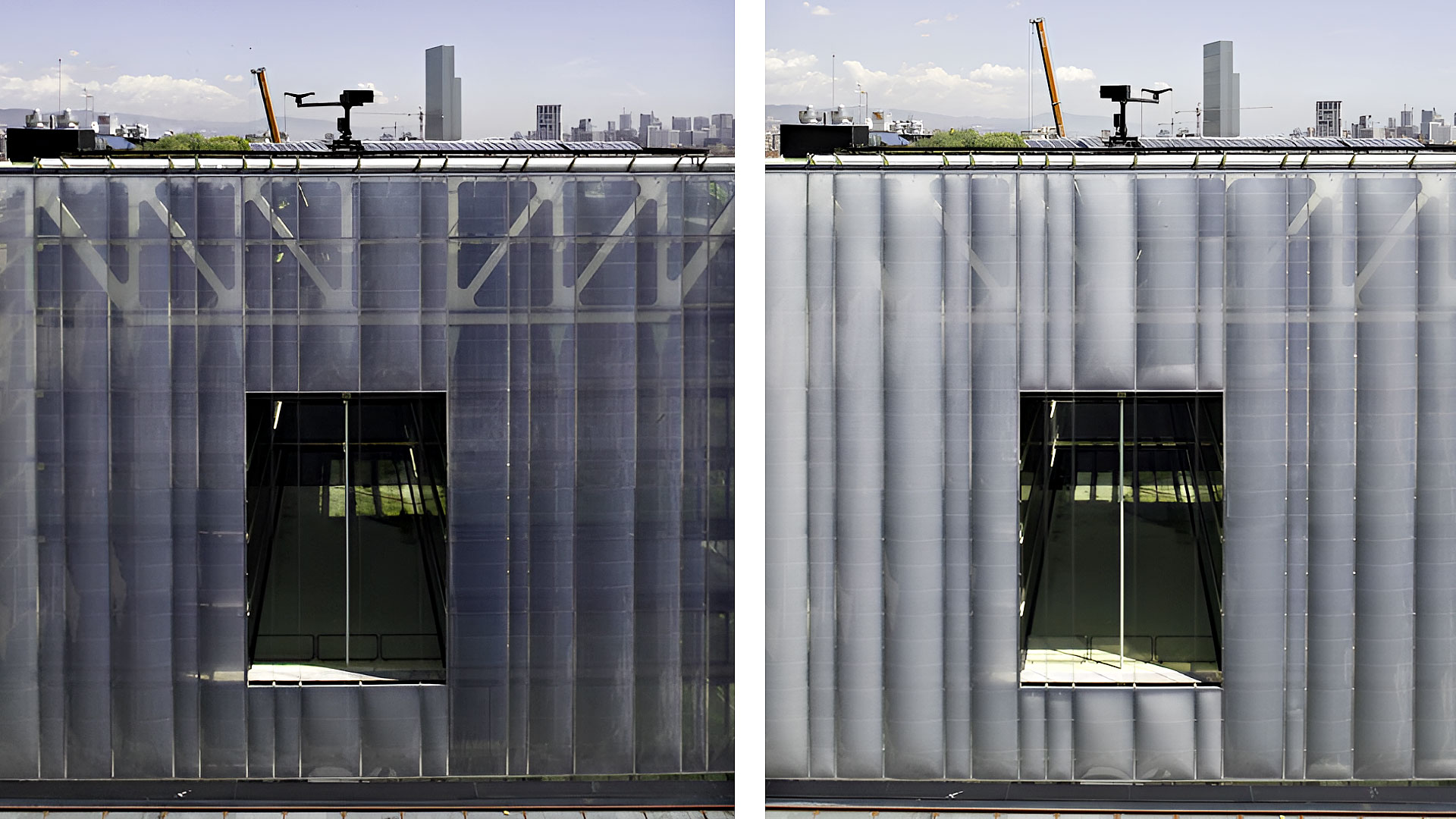

Media-ICT в Барселоне, Испания (2009 г.) – офисное здание с высокотехнологичным фасадом, демонстрирующим возможности динамических ограждающих конструкций. Основу фасадной системы составляют трёхслойные пневматические подушки из ETFE (этилентетрафторэтилен) – светопрозрачного полимера, обладающего высокой прочностью, лёгкостью и самоочищающимися свойствами. Фасад реагирует на солнечное излучение благодаря автономными датчикам освещённости. В зависимости от интенсивности света пневматические подушки автоматически надуваются или сдуваются, изменяя степень прозрачности оболочки и регулируя теплопритоки. Фасад спроектирован с учётом ориентации по сторонам света, для каждой из которых использована своя запатентованная технология.

• «Cloud system» на юго-западном фасаде: подушки заполнены смесью воздуха и азота, плотность которой регулируется для фильтрации солнечного излучения.
• «Diaphragm system» на юго-восточных фасадах: три слоя ETFE с инвертированным рисунком формируют адаптивную оболочку, которая при изменении давления становится прозрачной или непрозрачной.

Здание стремится к энергетической самодостаточности: на крыше размещены фотоэлектрические панели, способные генерировать до 29 000 кВт/ч электроэнергии в год. Такое решение позволяет фасаду адаптироваться к внешним условиям, эффективно управлять микроклиматом и существенно снижать энергопотребление здания.

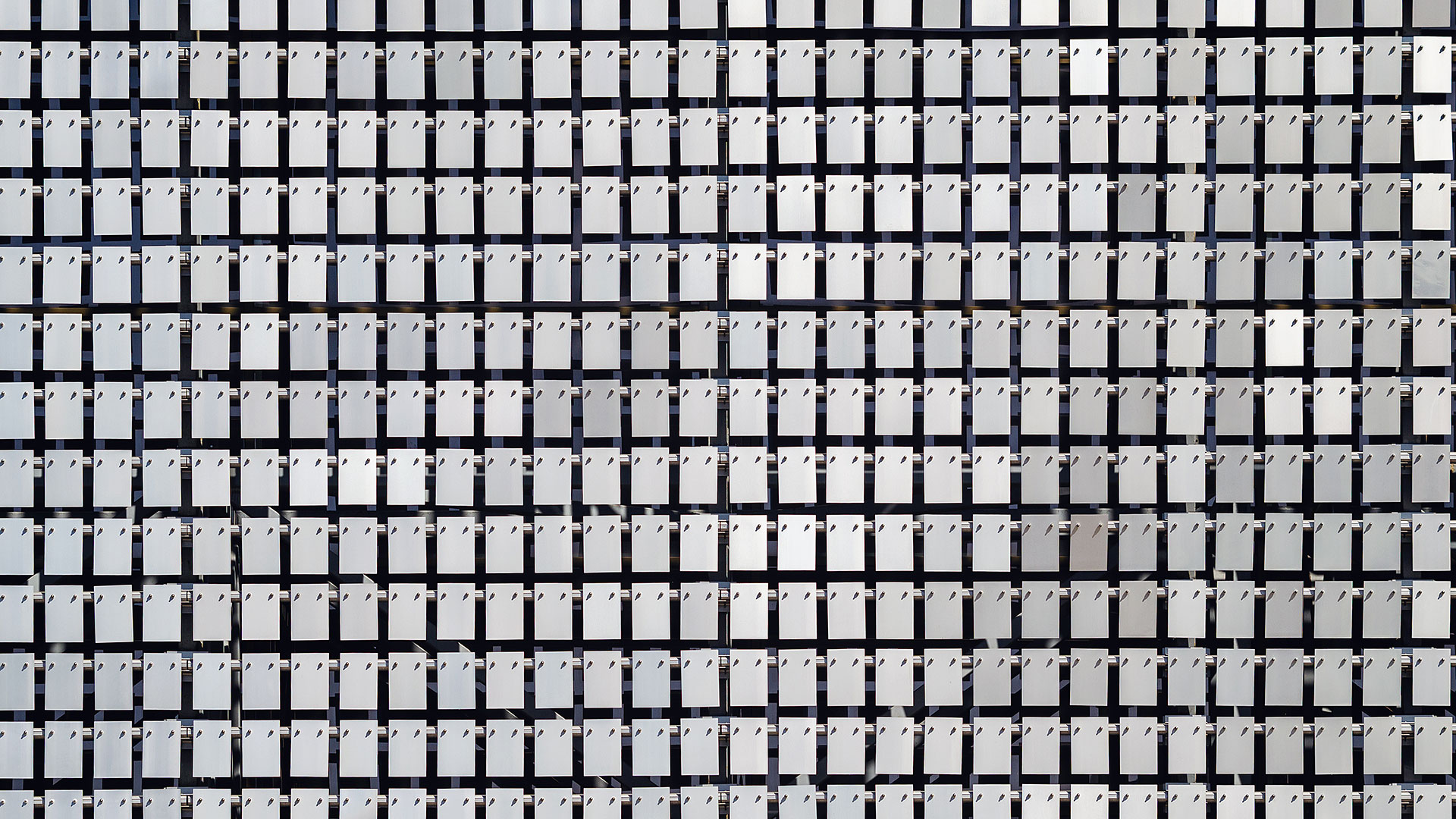

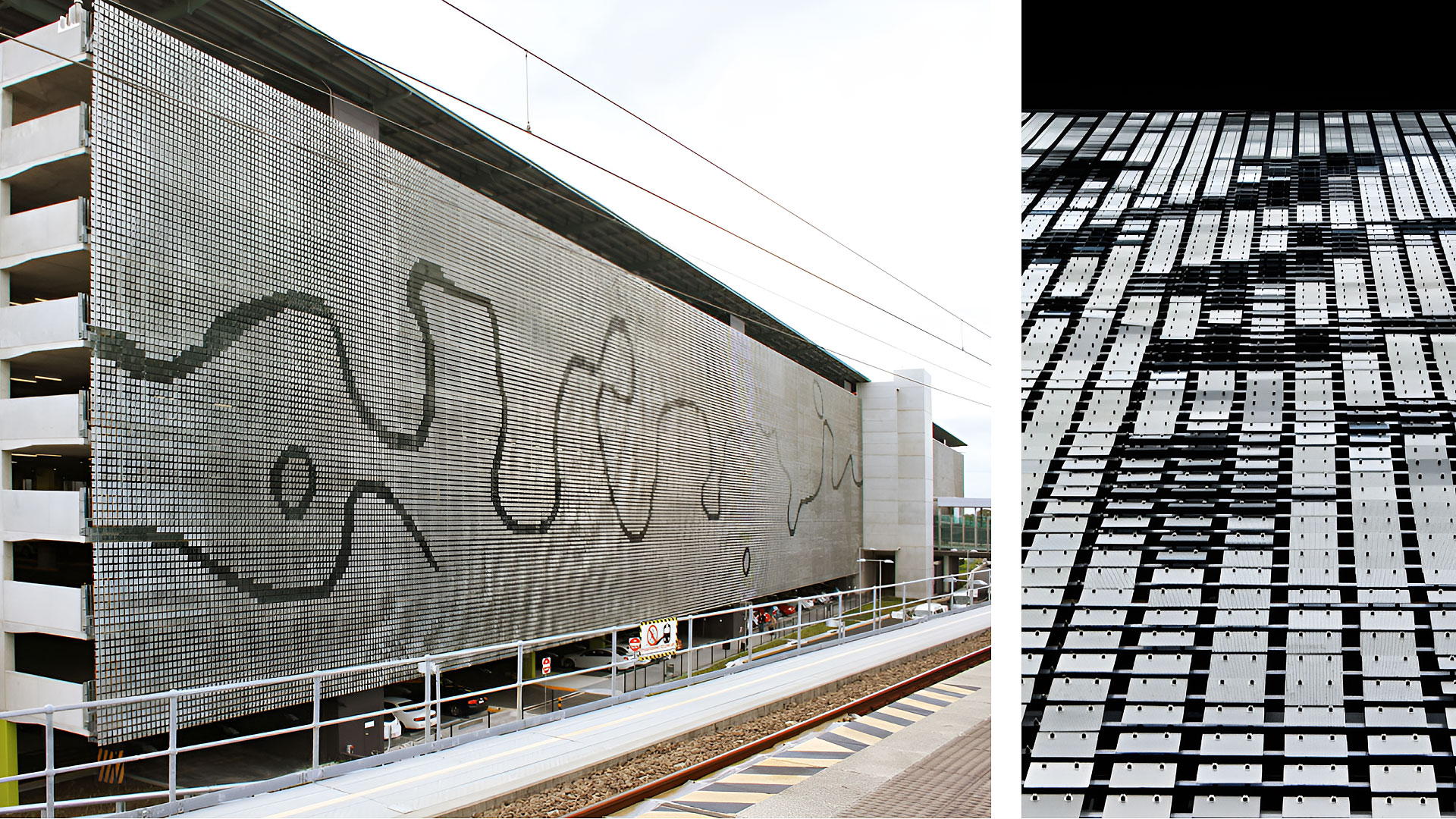

Иной тип взаимодействия с природной средой демонстрирует фасад паркинга аэропорта Брисбена (Австралия, 2011 г.). Конструкция, реагирующая на ветровые нагрузки, состоит из 250 000 легких анодированных алюминиевых панелей площадью около 5000 м². Панели крепятся верхним краем и свободно колышутся под действием ветра, создавая эффект живой, постоянно меняющейся поверхности. Помимо художественного замысла фасад обеспечивает естественную вентиляцию, способствует освещению, сбору дождевой воды и снижению ветрового воздействия внутри здания.

Озеленённые фасады становятся неотъемлемой частью современной архитектуры, особенно в регионах с тёплым и влажным климатом. Помимо эстетической выразительности, такие системы выполняют важные экологические и климатические функции: снижают перегрев ограждающих конструкций, способствуют естественному охлаждению воздуха, улучшают акустический комфорт и повышают качество городской среды. Принципиальной особенностью зелёных фасадов является их естественная динамичность – растения растут, меняются по сезонам, цветут, теряют листву, формируя постоянно обновляющийся облик здания.

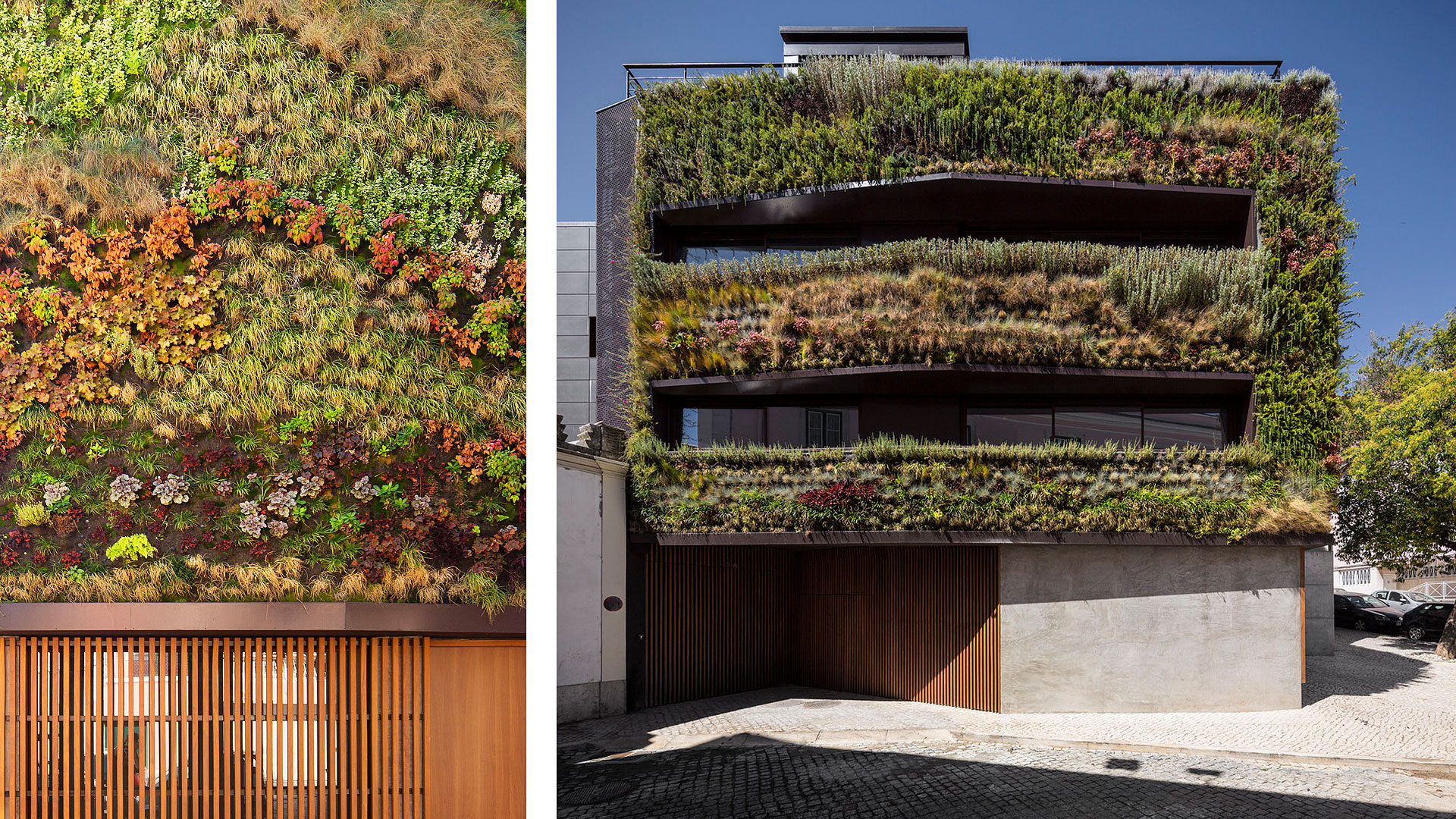

Озеленение фасадов активно применяется как в частной, так и в многоэтажной жилой архитектуре. Примером может служить частный дом Travessa do Patrocínio в Лиссабоне (Португалия, 2012 г.). На его фасаде реализован вертикальный сад площадью около 100 м², включающий более 4500 растений 25 различных видов. Благодаря многообразию флоры и её сезонной трансформации, фасад приобретает живую структуру и визуальную подвижность, гармонируя с изменениями природной среды.

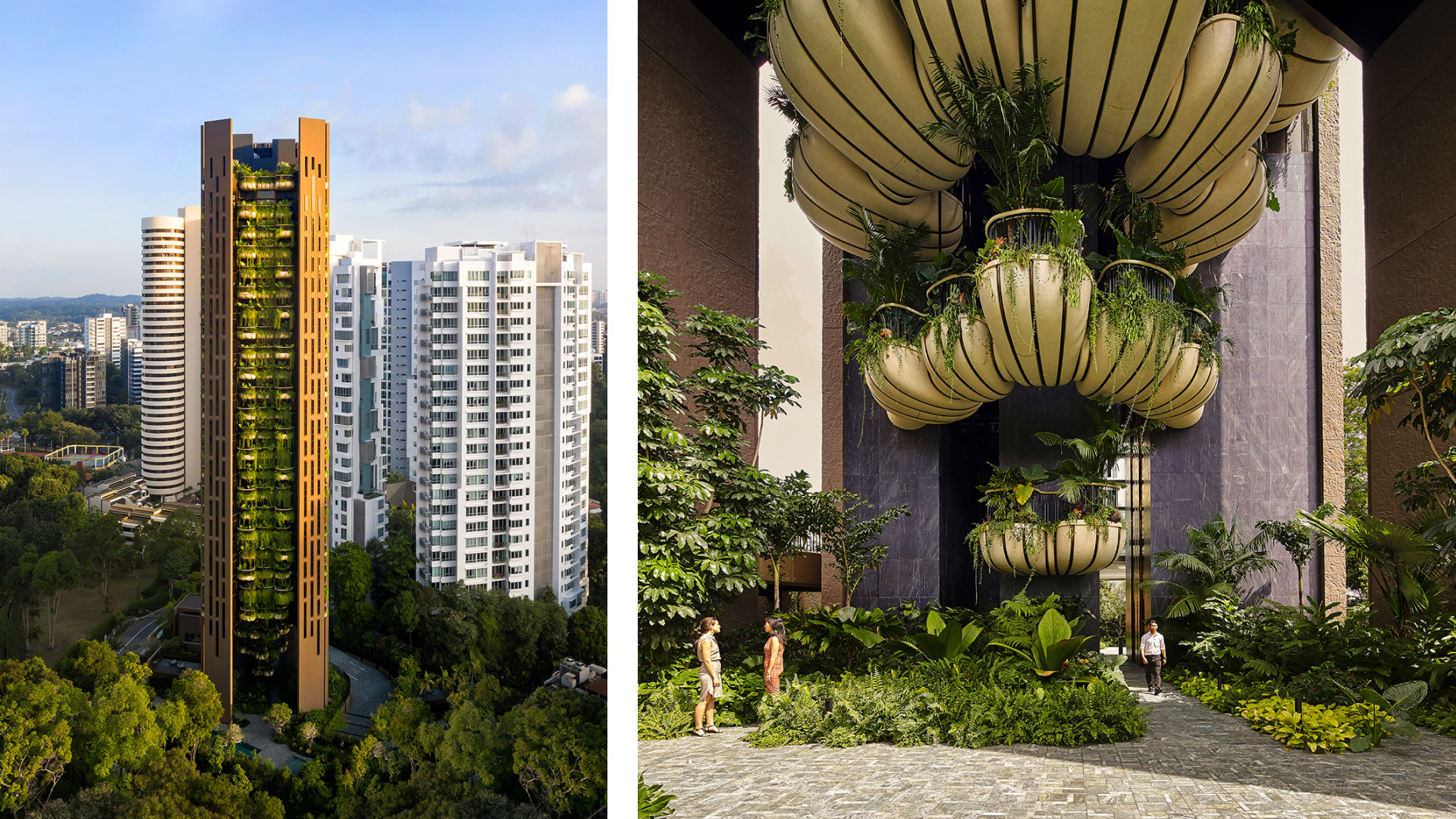

Ещё один выразительный пример – жилой комплекс EDEN в Сингапуре (2013 г.). Здание интегрирует в фасад более 20 видов растений, которые со временем разрастаются, формируя пышные зелёные объёмы. Растительный покров не только органично сочетается с архитектурной формой, но и постепенно трансформирует визуальный облик здания, подчёркивая принцип живой архитектуры.

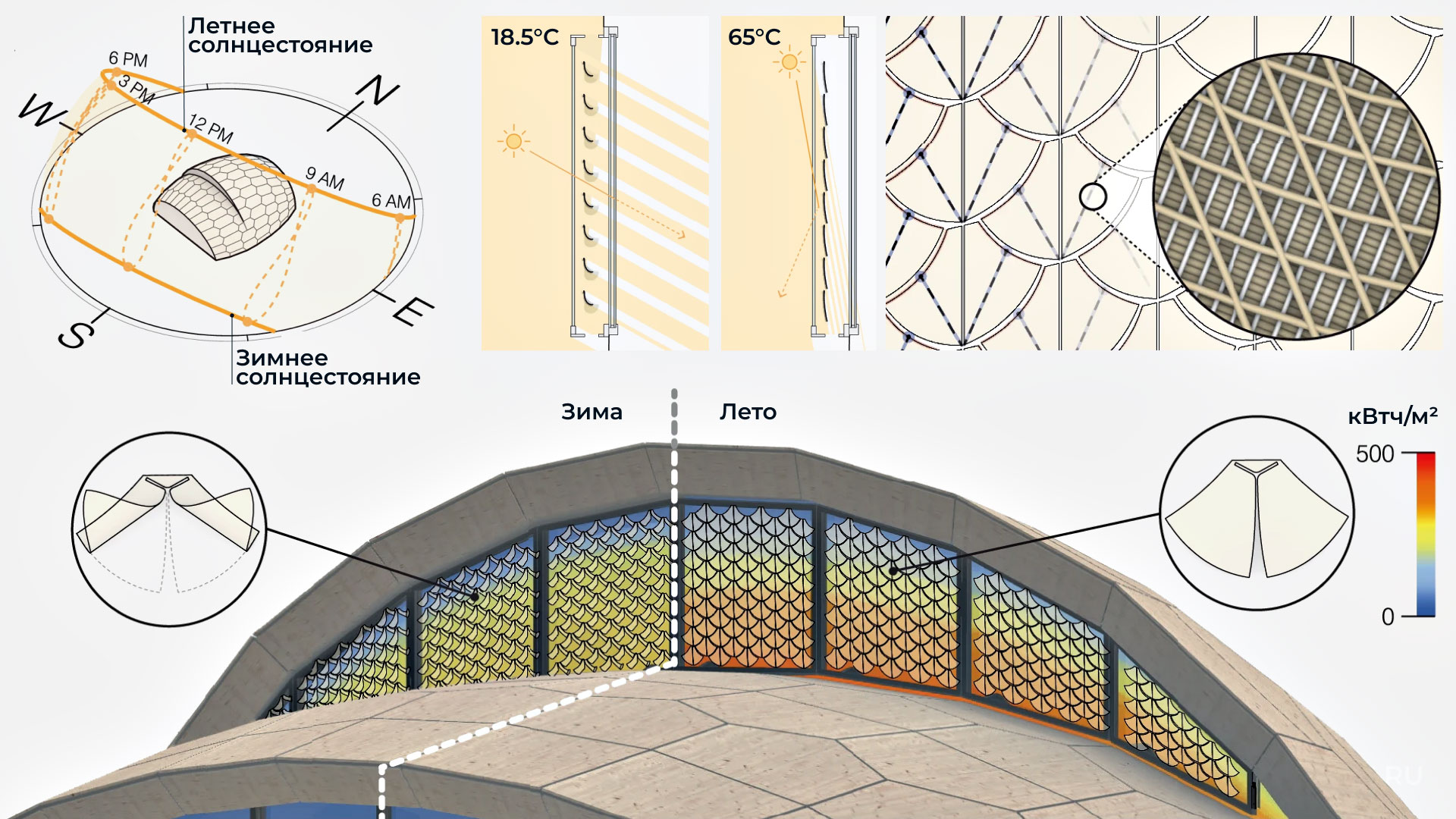

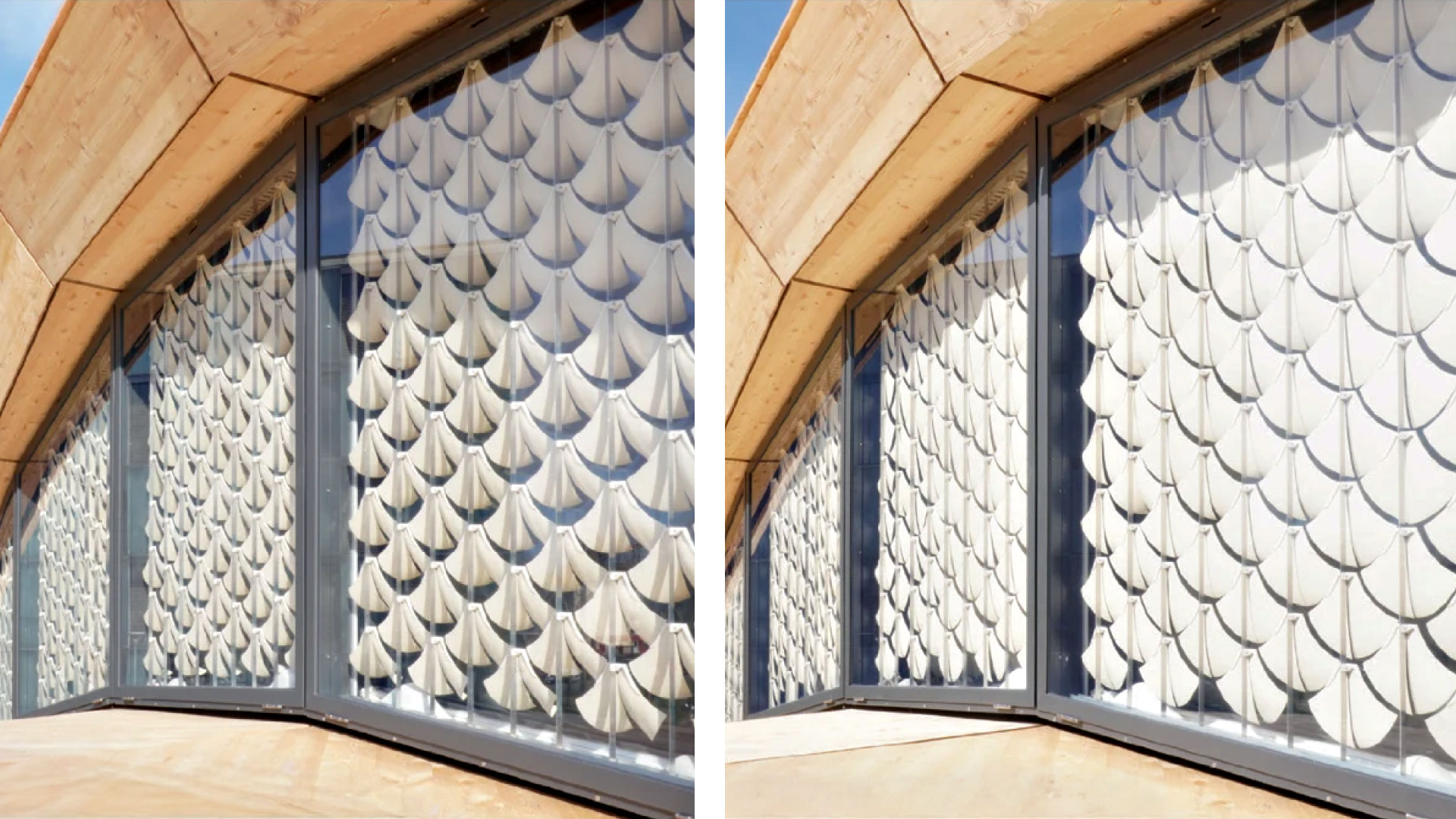

В исследовательском здании livMatS Biomimetic Shell во Фрайбурге (2023 г.) реализована экспериментальная система динамического фасада, основанная на принципах биомиметики и 4D-печати. Адаптивные солнцезащитные элементы напечатаны из гигроморфных целлюлозных биоматериалов и реагируют на изменения температуры и влажности воздуха. Без использования электроприводов система автоматически изменяет форму: при повышении влажности элементы изгибаются, создавая затенение, и возвращаются в исходное положение при понижении – это обеспечивает естественную климатическую регуляцию. Система прошла тестирование на устойчивость к суточным и сезонным погодным колебаниям, а затем была смонтирована в реальных условиях на фасаде здания. Это решение демонстрирует потенциал био-вдохновленной архитектуры: энергонезависмая система не требует дополнительного питания, минимизирует экологический след и предлагает новое направление в проектировании фасадов, где материалы становятся «умными» и способны к самостоятельной адаптации.

Динамические фасады, работающие за счёт природных факторов, – это экологичная альтернатива механическим системам в условиях глобального потепления и урбанизации. Особенно ярко это проявляется в зелёных фасадах, где растительность регулирует микроклимат, снижает нагрузку на инженерные системы и придаёт архитектуре естественную динамику. Такие решения отражают современные принципы устойчивого проектирования: фасад становится активным элементом взаимодействия с окружающей средой.

На фоне мирового опыта, где динамические фасады становятся неотъемлемой частью устойчивой архитектуры и высоких технологий для управления микроклиматом, российская практика только начинает осваивать этот подход. Несмотря на интерес со стороны архитекторов и девелоперов, адаптация таких решений в местном контексте происходит с осторожностью и в ограниченном масштабе.

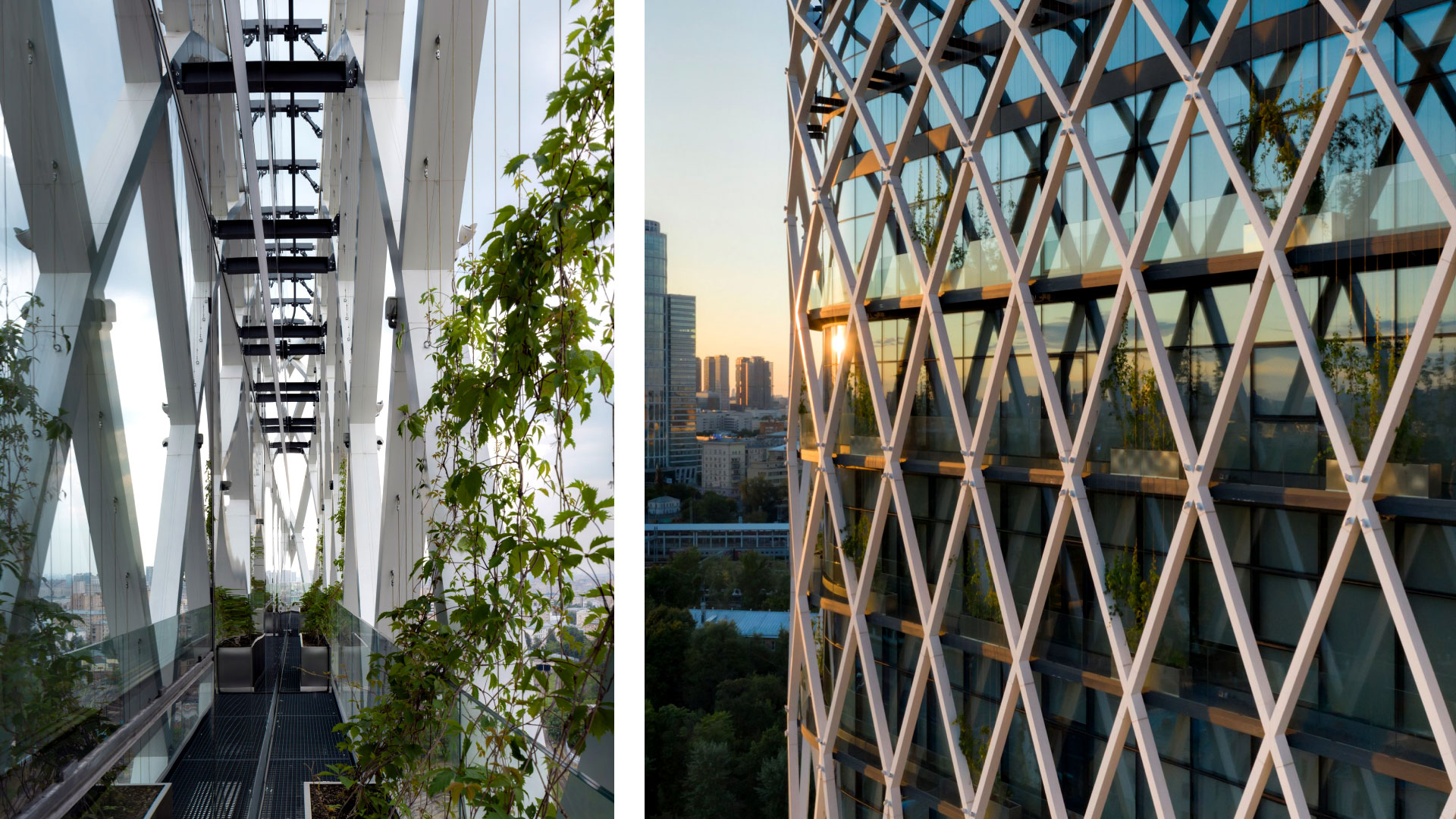

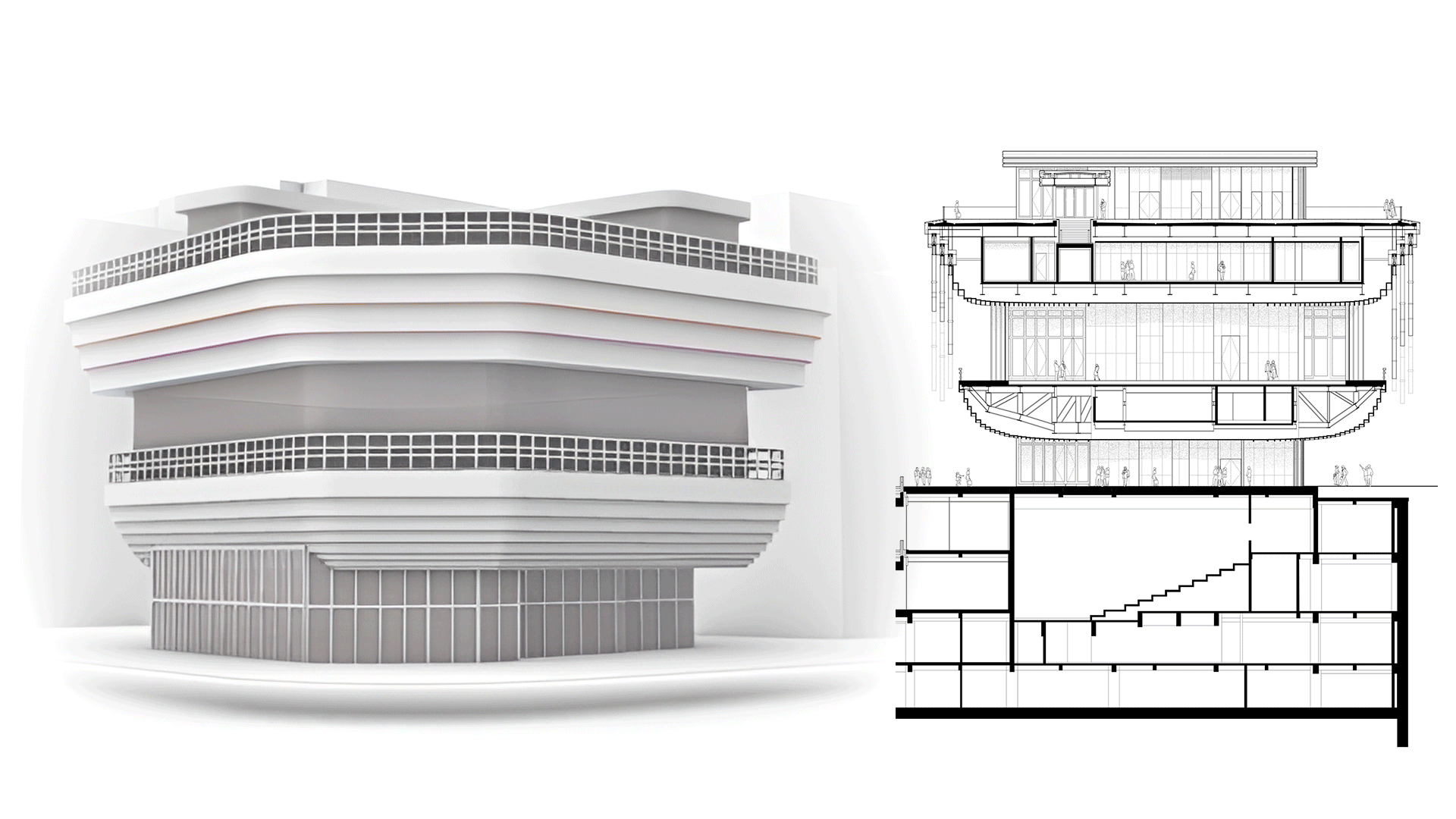

Например, проект бизнес-центра «Супер-пергола» в 1-м Земельном переулке в Москве, разработанный архитектурным бюро UNK (2020 г.), представляет собой пример технологичной интеграции вертикального озеленения в архитектуру фасада. Фасад бизнес-центра выполнен в виде диагональной решётки-перголы с озеленением из дикого винограда. Такая система создаёт выразительный архитектурный облик и сезонную динамику, а также снижает тепловую нагрузку на здание. Зелень отнесена от основной стены, что улучшает вентиляцию и предотвращает повреждение фасадных материалов. Этот проект позиционируется как первый не только в Москве, но и в целом в наших широтах опыт такого рода.

Несмотря на введённый в силу с 1 мая 2024 года ГОСТ Р 71332–2024, направленный на развитие «зелёных» технологий и регламентирующий использование вертикального озеленения фасадов для повышения экологичности городской среды, массовое внедрение таких решений в Москве пока не планируется. Главный архитектор города Сергей Кузнецов подчеркнул, что зелёные фасады остаются экспериментальной практикой, которая может оказаться временной модой. Однако есть и другие проекты, где прослеживается попытка использовать технологию динамических фасадов.

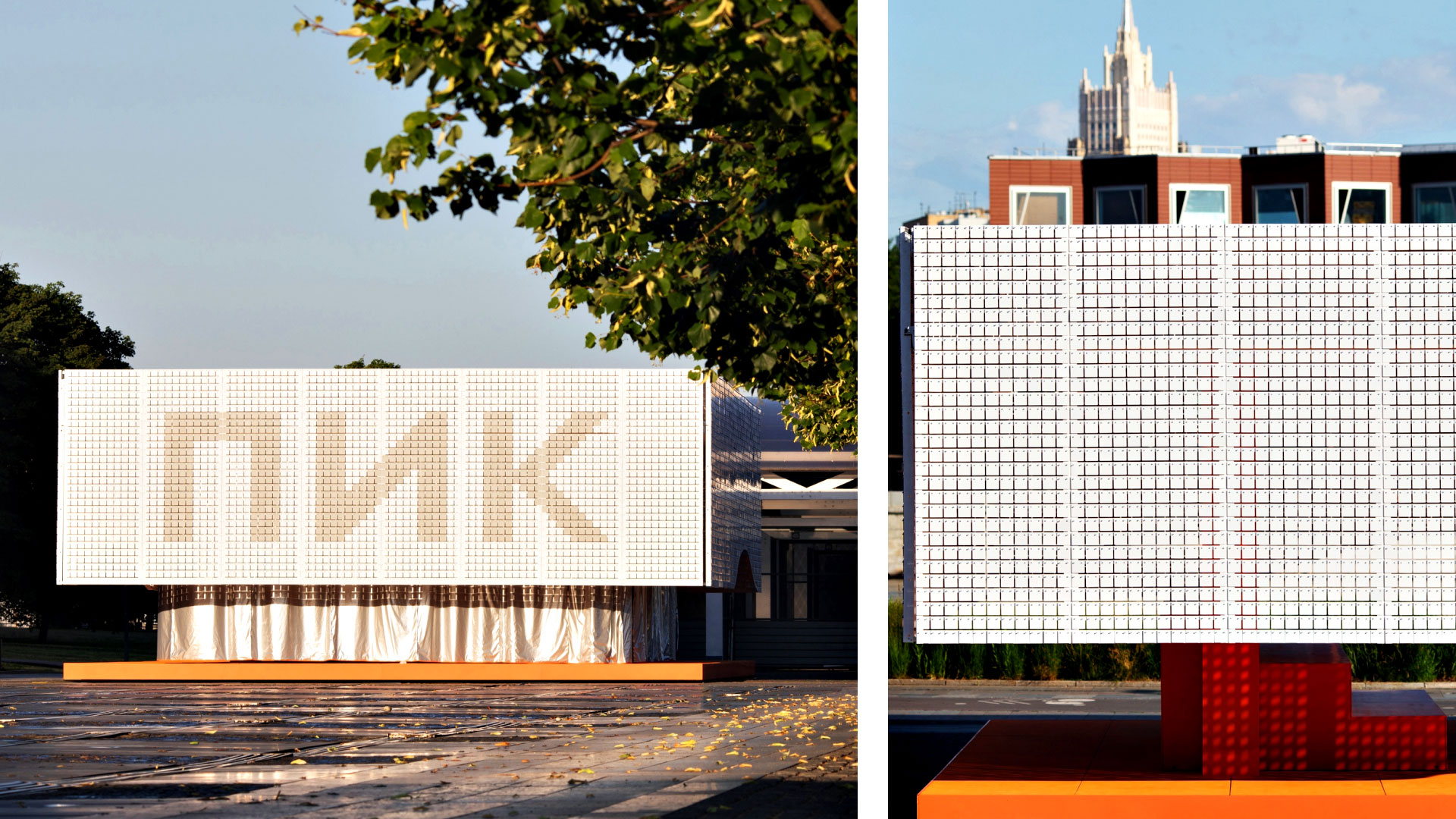

В рамках летнего проекта на Крымской набережной девелоперская компания ПИК реализовала временный павильон в парке «Музеон», Москва (2019 г.) для лекций, кинопоказов и выставок, оформленный с использованием кинетического фасада. Это один из редких примеров применения динамической архитектуры в общественном культурном пространстве России. Фасад павильона в узнаваемой стилистике ПИК выполнен по схожей технологии, использованной для паркинга аэропорта Брисбена. Свободный нижний край металлических пластин приводится в движение от воздушных потоков, создавая свето-теневую игру. Интеграции фасада с подвижными элементами в контексте временной летней постройки представляет собой интересный шаг в сторону более выразительных адаптивных архитектурных решений на локальном рынке.

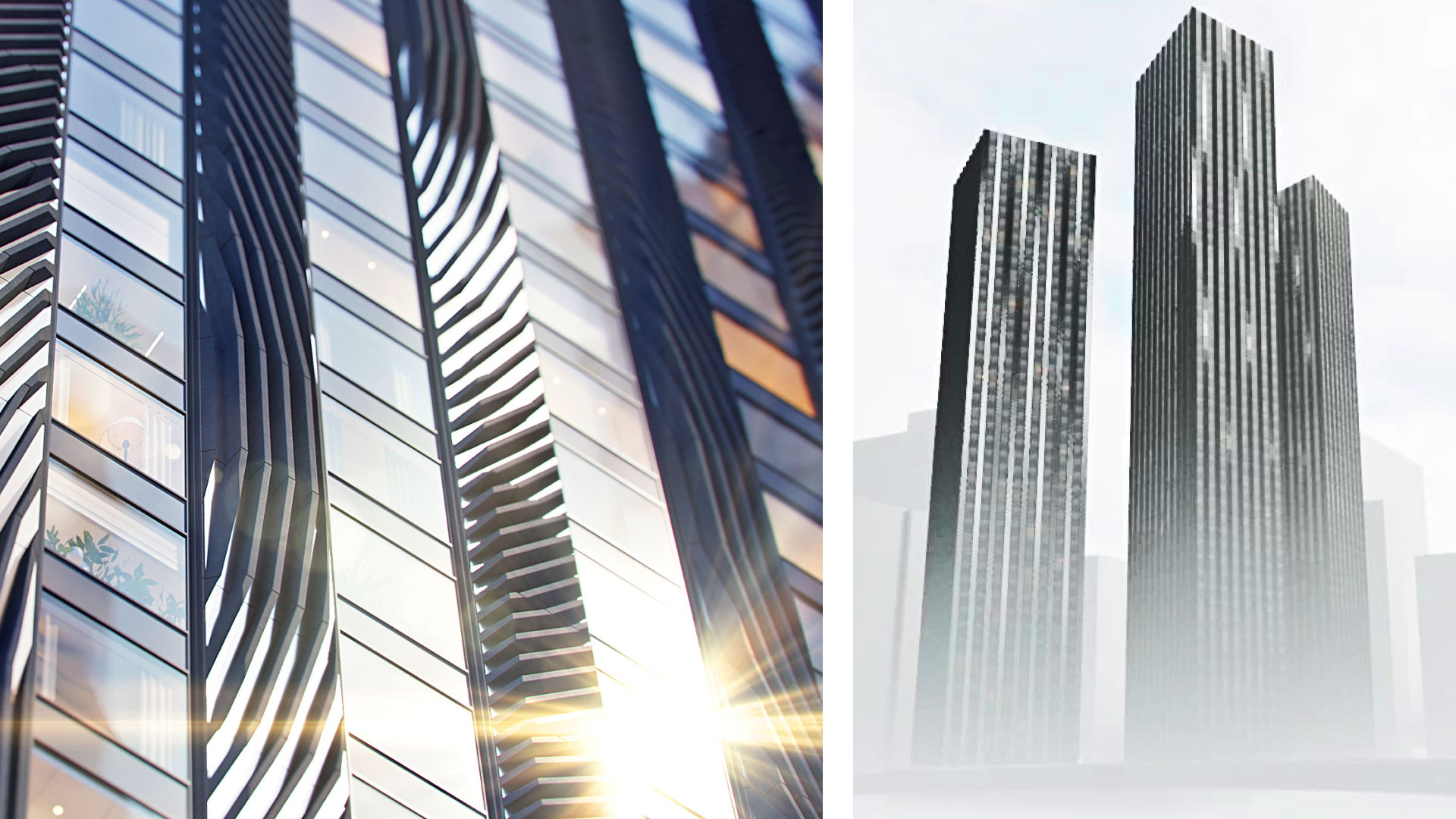

Ещё один пока не реализованный пример – динамические фасады высотного жилого комплекса Wellton Towers в Москве (2024 г.). Инновационный фасад, разработанный Студией Артемия Лебедева, состоит из фигурных металлических ламелей, установленных под определёнными углами на зеркальном основании. Благодаря этому при изменении угла зрения или движении наблюдателя создаются оптические иллюзии: фасад кажется меняющимся, отражая небо или становясь тёмным. Этот визуальный эффект достигается без использования подвижных элементов, что делает фасад энергоэффективным и долговечным.

В России применение динамических фасадов пока остаётся на уровне отдельных экспериментальных решений. Такие конструкции воспринимаются скорее как архитектурный жест или элемент имиджа, нежели как устоявшаяся технологическая практика. Основное внимание уделяется визуальным эффектам и выразительности фасадов, тогда как высокотехнологичные адаптивные системы с автоматическим реагированием на климатические условия практически не используются.

Проектирование динамических фасадов – это сложный междисциплинарный процесс, включающий архитектурные, инженерные, климатические и эксплуатационные аспекты. Цель проектирования заключается в создании фасадной системы, которая будет эффективно адаптироваться к внешним условиям, обеспечивать требуемый уровень комфорта и энергоэффективности, а также соответствовать архитектурной концепции здания.

Процесс включает анализ и балансировку ключевых параметров, условно делящихся на две группы:

• Внутренние параметры: выбор материалов, тип кинетического механизма (ротационные, складные, раздвижные элементы и др.), система управления (автоматическая, ручная, гибридная), энергопитание приводов, а также долговечность и обслуживаемость конструкции.
• Внешние (граничные) условия: климатическая зона, ориентация здания по сторонам света, плотность застройки, геометрия фасада, функциональное назначение здания, требования по инсоляции, акустике и визуальному комфорту.

Одним из инструментов, применяемых для обоснования проектных решений, является FDPI-методика (Facade Daylighting Performance Indicator). Это аналитический подход, направленный на оптимизацию дневного освещения за счёт проектирования фасадных элементов, способных адаптироваться к изменяющимся условиям инсоляции.

Методика основана на сравнительном анализе различных конфигураций фасадной оболочки по ряду критериев, включая:

• уровень естественного освещения в помещениях;
• коэффициент использования дневного света;
• частота возникновения визуального дискомфорта (например, слепящий свет);
• потребление энергии на искусственное освещение и охлаждение помещений.

FDPI используется не как универсальный стандарт, а как индикативный инструмент, помогающий архитекторам и инженерам принять обоснованное решение о выборе конструкции фасада и способа её управления. В более широком контексте методику можно интегрировать с BIM-моделированием, климатическим моделированием и программами симуляции (например, Ladybug, ClimateStudio, Radiance), что позволяет точно спрогнозировать поведение фасада на протяжении всего жизненного цикла здания.

Динамические фасады открывают новые возможности в архитектуре и эксплуатации зданий. Их применение связано как с техническими и экологическими выгодами, так и с определёнными инженерными и экономическими вызовами.

1. Оптимизация инсоляции и естественного освещения
   Системы динамических фасадов позволяют гибко регулировать поступление солнечного света, адаптируясь к времени суток, сезону и текущим потребностям пользователей. Это способствует снижению энергозатрат на искусственное освещение и предотвращает перегрев помещений.
2. Организация естественной вентиляции
   С помощью подвижных элементов можно управлять воздушными потоками, обеспечивая естественное проветривание без использования механических систем. Это снижает нагрузку на вентиляционное оборудование и уменьшает общее энергопотребление.
3. Контроль тепловых потоков
   Фасадные элементы могут закрывать или открывать части ограждающей конструкции в зависимости от внешней температуры и внутреннего теплового баланса, способствуя снижению затрат на кондиционирование и отопление.
4. Шумоизоляция
   Динамические элементы, особенно в виде многоуровневых экранов, могут выполнять функции дополнительной звуковой защиты, особенно в условиях плотной городской застройки или рядом с транспортными узлами.
5. Архитектурная выразительность
   Динамические фасады предоставляют архитекторам новые средства художественного выражения. Изменяющаяся структура поверхности фасада позволяет создавать уникальные, запоминающиеся образы зданий, подчёркивающие их идентичность и динамику.

1. Энергозависимость
   Несмотря на возможность частичного использования возобновляемых источников (солнечной или ветровой энергии), большинство динамических фасадов требует стабильного электроснабжения, особенно при автоматизированном управлении многочисленными приводами.
2. Высокая стоимость реализации
   Проектирование, производство и монтаж фасадных систем с подвижными элементами требуют значительных инвестиций. Затраты включают не только оборудование, но и сложные инженерные расчёты, интеграцию систем автоматизации и тестирование.
3. Дефицит квалифицированных специалистов
   Монтаж и наладка динамических фасадов требуют высокой квалификации. Ошибки на этапе установки могут существенно снизить эффективность системы и повлиять на её надёжность.
4. Сложность эксплуатации и технического обслуживания
   Механизмы фасадов нуждаются в регулярной проверке, техническом уходе и, возможно, замене отдельных элементов. Это повышает операционные расходы и требует создания системы планового обслуживания.

Динамические фасады представляют собой важное направление в развитии устойчивой и высокотехнологичной архитектуры. Они позволяют эффективно управлять микроклиматом в помещениях, снижать эксплуатационные затраты, а также формировать выразительную архитектурную идентичность зданий. Однако на текущем этапе развития технологий такие системы остаются высокобюджетным решением, оправданным в первую очередь для знаковых объектов, корпоративных штаб-квартир, музеев, университетов и других уникальных проектов. Массовое распространение ограничивается высоким уровнем первоначальных инвестиций, сложностью эксплуатации и необходимостью в высококвалифицированном обслуживающем персонале. Тем не менее, с развитием технологий и снижением стоимости компонентов динамические фасады имеют потенциал для более широкого внедрения, особенно в контексте растущего внимания к энергоэффективности и адаптивной архитектуре будущего.
